절곡 개요
절곡이란 무엇인가?
절곡(Bending)은 금속판 등의 소재를 원하는 각도로 구부려 특정 형상을 만드는 가공 방법입니다. 이 공정은 기계적 힘을 이용하여 금속 재료를 변형시키며, 그 결과로 새로운 구조적 형태를 생성합니다. 절곡은 단순히 금속을 구부리는 행위를 넘어서, 정밀한 계산과 공학적 이해를 요구하는 복잡한 과정입니다. 이 과정에서는 재료의 두께, 탄성계수, 내구성 등 다양한 요소가 중요하게 고려됩니다.
절곡의 필요성과 적용 분야
절곡 공정은 매우 다양한 산업 분야에서 필수적으로 사용됩니다. 예를 들어, 건축물의 구조적 요소, 자동차의 차체, 항공기의 부품 등 다양한 제품에서 복잡한 형태의 금속 부품을 제작할 때 필요합니다. 절곡은 이러한 부품들이 특정 기능을 수행하도록 만드는 데 중요한 역할을 하며, 제조 과정에서의 효율성과 정밀도를 높이는 데 기여합니다.
절곡 공정의 기본 이해
절곡 공정은 크게 설정된 각도로 금속판을 구부리는 작업과 그 결과로 생기는 변형을 최소화하기 위한 후처리 과정으로 나눌 수 있습니다. 기본적으로 절곡은 금형과 프레스 기계를 사용하여 이루어지며, 이 때 금형의 형태와 크기, 프레스의 압력이 결과물의 정밀도를 결정짓습니다. 또한, 절곡 공정 후에는 종종 스프링백 현상이 발생하는데, 이는 금속이 일부 원래 상태로 돌아가려는 성질 때문입니다. 이를 보정하는 것도 절곡 기술의 중요한 부분입니다.
재료별 절곡 방법
알루미늄 절곡
알루미늄은 무게 대비 강도가 높고 부식에 강한 특성을 지녀 많은 산업에서 선호되는 재료입니다. 알루미늄 절곡은 상대적으로 낮은 온도에서도 수행할 수 있으며, 정밀한 절곡을 위해 CNC(컴퓨터 수치 제어) 기술을 자주 활용합니다. 알루미늄의 신축성이 좋기 때문에 절곡 시 균열이 생기는 것을 방지하기 위해 적절한 두께와 힘의 조절이 필수적입니다. 또한, 알루미늄의 빠른 열 전도율은 공정 중 기계의 온도 관리를 중요하게 만듭니다.
스테인리스 스틸 절곡
스테인리스 스틸은 그 내식성과 광택이 우수하여 주방용품, 의료 기기, 건축 자재 등에서 널리 사용됩니다. 스테인리스 스틸을 절곡할 때는 재료의 경도와 강도 때문에 높은 압력이 필요하며, 이로 인해 장비의 마모도 증가할 수 있습니다. 이 재료는 스프링백 현상이 두드러지기 때문에, 정확한 각도를 얻기 위해선 공정의 정밀도가 요구됩니다. 절곡 후에는 종종 표면 처리를 통해 외관을 개선하는 작업이 이루어집니다.
저탄소 강 절곡
저탄소 강은 가공이 용이하고 경제적인 비용으로 제공되기 때문에 매우 흔하게 사용되는 재료입니다. 이 재료의 절곡은 상대적으로 낮은 힘으로도 수행할 수 있지만, 정밀한 절곡을 위해서는 여전히 세심한 주의가 요구됩니다. 저탄소 강 절곡에서는 재료의 두께와 절곡 각도에 따라 금형의 선택이 달라지며, 이는 최종 제품의 품질에 직접적인 영향을 미칩니다. 또한, 재료의 일관된 품질 유지가 중요하기 때문에, 제조사는 공급받는 재료의 품질을 철저히 검사하는 것이 중요합니다.
절곡 기술의 종류
양각, 음각, 직각 절곡
양각 절곡은 금속판을 금형 위에서 내부로 휘어지게 만드는 기법입니다. 이 공정은 표면에 긴장감을 주어 더욱 견고한 구조물을 만들 수 있도록 합니다. 반면, 음각 절곡은 반대로 외부로 휘어지게 하여, 구조물의 외형을 부드럽게 만드는 데 주로 사용됩니다. 직각 절곡은 가장 흔히 볼 수 있는 절곡 방식으로, 금속판을 정확한 각도로 접어 제품의 형태를 완성합니다. 이러한 절곡 방식은 각각의 용도와 재료 특성에 따라 선택되며, 제품의 정밀도와 내구성을 크게 좌우합니다.
R 절곡 및 헤밍 공정
R 절곡은 금속판의 모서리를 둥글게 만드는 공정으로, 제품의 안전성을 높이고 미적 외관을 개선하는 데 기여합니다. 헤밍 공정은 금속의 가장자리를 두 번 접어서 두께를 더하고, 날카로운 모서리를 숨기는 기술입니다. 이 두 공정은 주로 자동차 외장재, 전자제품의 외부 케이스 등 인체와 자주 접촉하거나 외관이 중요한 제품에 사용됩니다.
CNC 기술을 활용한 레이저 절곡
컴퓨터 수치 제어(CNC) 기술을 활용한 레이저 절곡은 최고의 정밀도와 복잡한 형상 구현이 가능합니다. 레이저 절곡은 고밀도 레이저를 사용하여 금속판을 정밀하게 절단하고, CNC 기계는 그 절단된 부분을 정확하게 절곡합니다. 이 기술은 특히 복잡한 디자인이 요구되는 항공우주, 정밀 의료기기, 첨단 전자제품 분야에서 중요한 역할을 합니다.
절곡기의 종류 및 작동 원리
유압 절곡기: 상향식과 하향식
유압 절곡기는 강력한 유압을 사용하여 금속판을 절곡하는 기계입니다. 상향식 유압 절곡기는 밑에서 위로 금형이 움직여 절곡을 수행하는 반면, 하향식 유압 절곡기는 위에서 아래로 금형이 내려와 금속판을 절곡합니다. 이 두 방식은 제작하려는 부품의 크기와 형태, 그리고 필요한 힘에 따라 선택됩니다. 유압 절곡기는 특히 대형 금속판을 다룰 때 그 효율과 정밀도가 높아 선호됩니다.

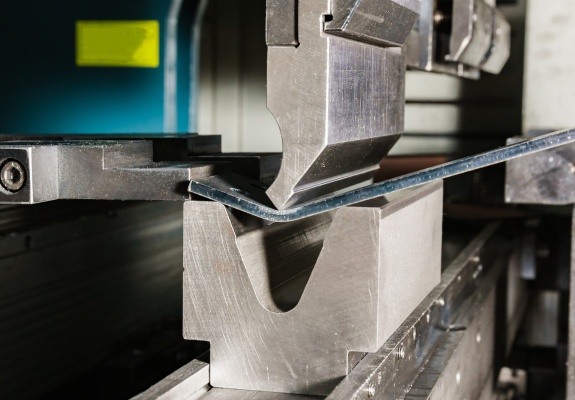

CNC 절곡기
CNC 절곡기는 높은 정밀도와 반복성을 자랑하는 절곡기로, 주로 복잡한 절곡이 필요한 작업에 사용됩니다. 사용자는 컴퓨터 프로그램을 통해 절곡의 각도와 깊이를 세밀하게 제어할 수 있으며, 이는 일관된 품질과 높은 생산성을 보장합니다. CNC 절곡기는 특히 작고 정밀한 부품 제작에 이상적입니다.
브라켓 절곡 작업 및 툴의 종류
브라켓 절곡은 건축이나 기계 장비에 사용되는 브라켓을 제작하는 공정입니다. 이 공정에 사용되는 절곡 툴은 다양한 모양과 크기가 있으며, 제품의 요구 사항에 맞게 선택됩니다. 브라켓은 특히 구조의 안정성을 높이는 데 중요한 역할을 하므로, 절곡 공정에서 정밀도가 매우 중요합니다.
절곡 공정의 중요 요소
재료의 신축성과 연신율
절곡 공정에서 가장 중요한 요소 중 하나는 사용되는 재료의 신축성입니다. 재료의 신축성은 절곡 시 재료가 겪는 변형을 얼마나 잘 견디며 원하는 형태로 만들 수 있는지를 결정합니다. 연신율은 재료가 얼마나 늘어날 수 있는지를 나타내는 지표로, 높은 연신율을 가진 재료는 더 많은 변형을 견디며 균열이나 파손 없이 절곡이 가능합니다. 알루미늄, 스테인리스 스틸, 저탄소 강처럼 신축성이 높은 재료들은 복잡한 형태로의 절곡에 이상적입니다. 이러한 재료를 선택할 때는 그 특성을 정확히 이해하고 적절한 절곡 각도와 힘을 적용해야 합니다.
변형률 및 스프링백 이해
변형률은 재료가 절곡되었을 때 원래 길이 대비 얼마나 늘어났는지를 나타내는 값입니다. 이는 절곡된 부분의 성능과 안정성에 직접적인 영향을 미칩니다. 스프링백은 절곡 후 재료가 일부 원래 상태로 돌아가려는 경향을 말하며, 이는 절곡 각도를 설정할 때 중요한 고려 사항입니다. 절곡 공정을 설계할 때는 이 스프링백을 예측하고 적절한 조정을 통해 원하는 최종 형태를 확실히 달성할 수 있도록 계획해야 합니다.
절곡 공정의 정밀도 및 오차 관리
절곡 공정의 정밀도는 최종 제품의 품질을 결정짓는 결정적인 요소입니다. 정밀 절곡을 위해서는 고도로 정밀한 기계 설정과, 절곡 시 발생할 수 있는 오차를 최소화하는 철저한 관리가 필요합니다. 오차를 관리하는 방법으로는 절곡기의 정기적인 보정, 정밀 측정 도구를 사용한 검사, 그리고 경험 많은 작업자에 의한 세밀한 작업 진행 등이 있습니다. 정밀한 절곡 공정은 높은 품질의 제품을 생산하여 고객 만족도를 높이는 데 기여합니다.
절곡 작업 시 주의사항
안전 규정 및 작업자 보호
절곡 작업은 고도의 정밀성과 더불어 높은 안전성이 요구되는 작업입니다. 모든 작업자는 적절한 안전 교육을 이수하고, 필요한 개인 보호 장비(안전모, 보호경, 안전복 등)를 착용해야 합니다. 또한, 작업 환경을 정기적으로 점검하여 위험 요소를 사전에 제거하고, 안전사고 예방을 위한 체계적인 안전 관리 프로그램을 실행하는 것이 중요합니다.
공정 최적화와 품질 향상
절곡 작업의 효율성과 품질을 높이기 위해서는 작업 공정의 지속적인 개선과 최적화가 필요합니다. 이를 위해 공정 분석 도구와 품질 관리 시스템을 도입하여 각 단계에서 발생할 수 있는 문제를 신속하게 식별하고 개선 조치를 취할 수 있어야 합니다. 또한, 지속적인 직원 교육을 통해 기술 역량을 강화하고 최신 절곡 기술을 적용할 수 있도록 해야 합니다.
절곡기의 유지보수와 관리
절곡기는 정기적인 유지보수가 필수적인 고정밀 장비입니다. 절곡기의 성능을 최적 상태로 유지하기 위해서는 정기적인 검사와 정밀 조정이 필요합니다. 예방적 유지보수 프로그램을 실시하여 장비의 고장을 미리 방지하고, 필요한 경우에는 전문가의 정밀 진단을 받는 것이 좋습니다. 이는 장비의 수명을 연장하고, 비용 효율적인 운영을 가능하게 합니다.
절곡의 실제 적용 사례
절곡 기술은 다양한 산업 분야에서 필수적인 기술로 자리 잡고 있습니다. 이 장에서는 절곡이 어떻게 각기 다른 산업 분야에서 활용되고 있는지에 대해 구체적으로 살펴보겠습니다. 절곡의 다양한 응용 사례를 통해 이 기술이 제조업, 건설, 자동차 및 항공우주 산업에 어떤 영향을 미치고 있는지 이해할 수 있습니다.
제조업에서의 절곡 활용
제조업에서 절곡은 주로 금속판을 원하는 형태로 만드는 데 사용됩니다. 예를 들어, 전자제품의 외장이나 각종 기계의 부품 등을 제작할 때 필요한 정확한 각도와 형태를 구현하는 데 절곡 기술이 크게 기여합니다. 절곡 공정은 단순히 금속을 구부리는 것을 넘어서, 공정의 정밀도를 극대화하여 제품의 품질을 향상시키는 역할을 합니다. 예를 들어, 스테인리스 스틸, 알루미늄, 저탄소 강 같은 다양한 재료가 절곡 공정에서 사용되며, 각 재료의 특성에 맞는 절곡 방식이 적용되어야 합니다. 이는 고도의 기술력을 요구하며, 절곡기의 정밀 설정과 조작 방법에 따라 최종 제품의 완성도가 크게 달라집니다.
건설 및 인테리어 디자인 분야의 절곡
건설 및 인테리어 디자인 분야에서도 절곡 기술은 중요한 역할을 합니다. 건축물의 외관을 디자인하거나 인테리어 요소를 제작할 때 절곡 기술을 활용해 독특하고 매력적인 형태를 창출할 수 있습니다. 예를 들어, 곡선이 있는 천장 패널이나 맞춤형 가구, 유니크한 금속 아트워크 등이 이에 해당합니다. 절곡 공정을 통해 이루어진 금속의 변형은 건축적 표현의 폭을 넓히며, 도시의 스카이라인을 풍부하게 하는 데 기여합니다. 또한, 절곡된 금속을 사용함으로써 건축물의 구조적 강도를 높이고, 공간 활용을 최적화할 수 있는 솔루션을 제공합니다.
자동차 및 항공우주 산업의 절곡 응용
자동차 및 항공우주 산업에서 절곡 기술은 부품의 구조적 특성을 향상시키는 데 필수적입니다. 자동차 산업에서는 차체 패널, 프레임, 배기 시스템 등의 제조에 절곡 공정이 사용됩니다. 특히, 경량화와 연비 효율성을 위해 알루미늄 같은 경량 재료의 절곡이 중요하게 다루어지고 있습니다. 항공우주 산업에서는 항공기의 외부 패널, 구조적 프레임 등을 제작할 때 고도의 정밀 절곡이 요구됩니다. 이러한 산업에서 절곡은 단순히 금속을 구부리는 것 이상의 기술적 도전을 포함하며, 재료의 특성을 최대한 살리면서도 필요한 기계적 강도와 정밀도를 확보해야 합니다.
|
